氧化锌避雷器作为电力系统重要的保护设备，流经避雷器的泄漏电流是衡量避雷器运行状态的重要指标，避雷器在线监测系统通过测量泄露电流，得到全电流（阻性，容性电流），雷击次数等特征数据，实现对高压电气设备绝缘状态的实时监测。系统分为三层架构，数据采集端，采集控制单元和诊断分析系统，避雷器在线监测装置和母线电压监测装置采集基本数据，通过RS485线传至控制单元并进行数据收集，划分，相应的数据计算，数据项完善，将数据远传至诊断分析系统实现对避雷器运行状态重要数据的实时监控及数据展示，为避雷器状态监测及潜在的故障检修工作提供了可靠的数据支撑。
1、产品功能及选型
产品功能：
避雷器在线监测装置和母线电压监测装置采集流经避雷器的泄露电流，母线上电压及公共电源（220V）的实时数据，通过RS485线将若干避雷器状态数据传至接收主机，主机对数据进行分析运算，得出全电流（阻性，容性电流），雷击次数等重要数据，远传至后台进行分析，并以此数据为基础分析判断避雷器的运行趋势
选型：
避雷器在线监测系统通常与母线监测装置搭配，采集泄漏电流，母线ABC上三相电压及工作电压，后端接入数据采集控制单元和诊断分析系统，完成避雷器及母线电压监测装置数据的收集，分析处理，对避雷器运行状态的实时监控及显示。

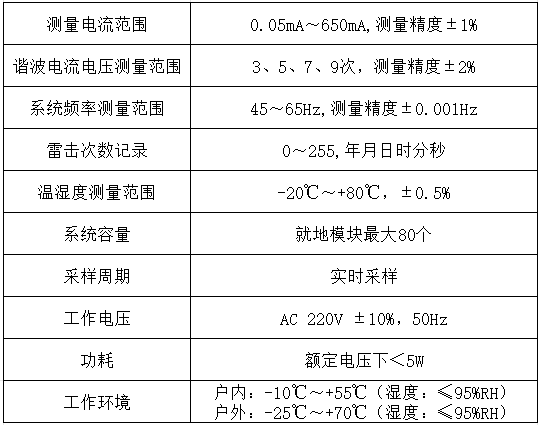

2、产品技术参数
3、产品示意图

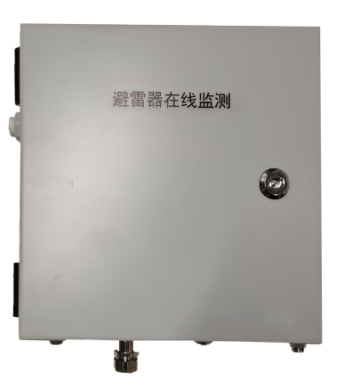

避雷器在线监测装置：采用高精度有源零磁通穿心式互感器，实现高精度测量，；数字滤波算法，可屏蔽”零漂“问题，并提供动态向量补偿，保证信号测量的真实性

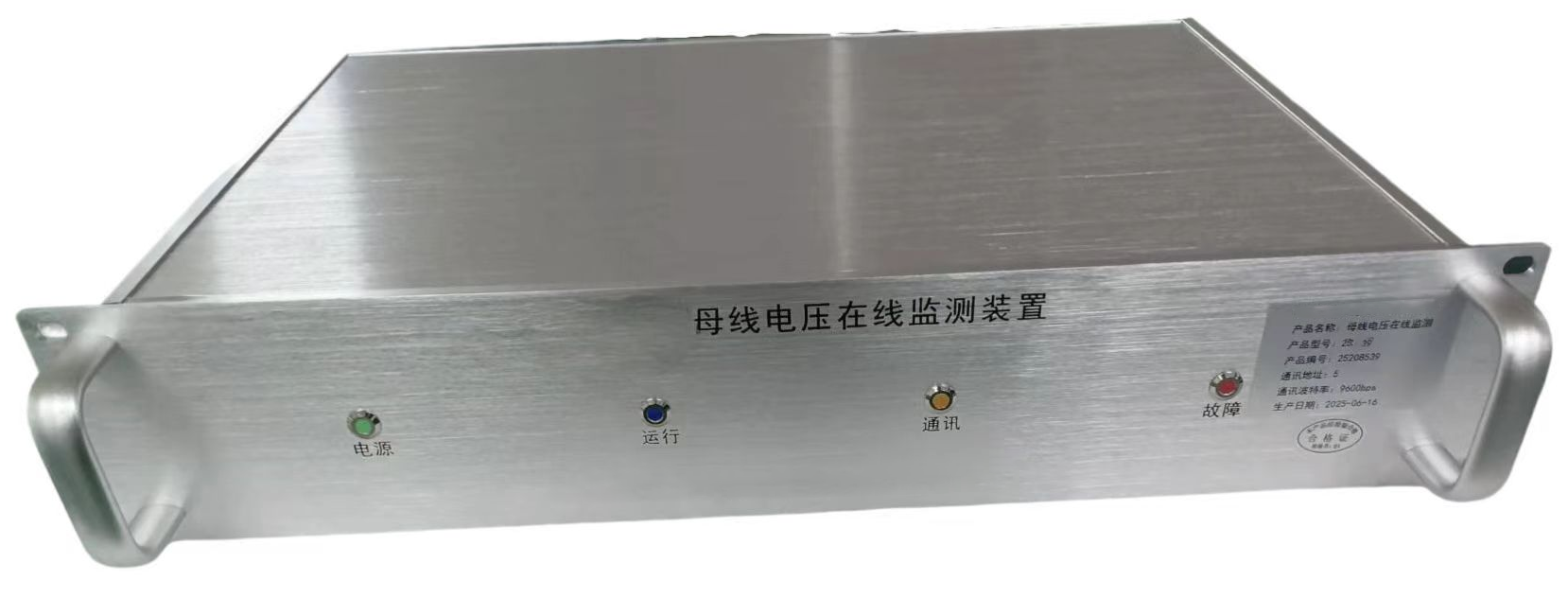

母线电压监测装置：测量母线上三相电压，采集数据与避雷器监测装置数据相结合，计算出避雷器全电流等重要参数，实现对避雷器运行状态的综合数据采集

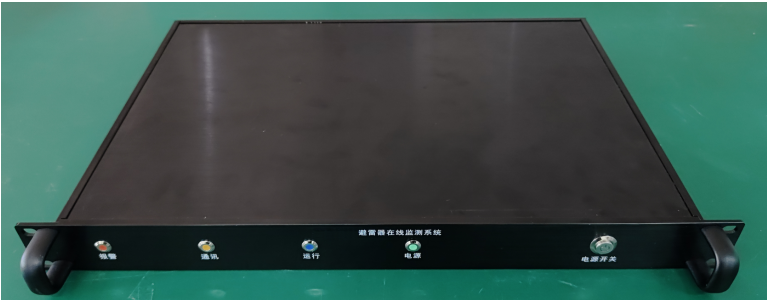

采集控制单元：接收避雷器监测装置及母线电压监测装置采集的数据，经过数据整合，分析处理，输出避雷器运行状态的重要参数

后台诊断分析系统：接收远传的避雷器重要参数，结合数据分析，趋势预估，实现对避雷器运行状态的有效监测，做好对电气设备故障发生的预防措施
4、产品安装
避雷器在线监测装置：选取合适位置安装金属支架，避雷器在线监测装置按照三相位置对应，螺丝固定在支架上，按照三相顺序引入接线
