变压器作为电力系统中的关键设备，其稳定运行对电网系统至关重要；变压器，电抗器的铁芯夹件在强电场作用下，电荷类型形成对地的悬浮电压，累积一定程度后就会放电。为了消除这一现象，需将铁芯夹件接地，接地进而有可能产生多点接地，形成短接回路，同样危害变压器正常运行。铁芯夹件接地在线监测分前端监测设备及后端监控中心两部分组成，利用高精度电流传感器采集泄漏电流，通过屏蔽电缆传至主机，完成数据处理后远传给后台进行分析诊断，帮助现场实现对变压器，电抗器铁芯夹件状态全面，直观的数据评估，预警分析，达到防患于未然的目的
1、产品功能及选型
产品功能：
系统利用高精度电流传感器采集铁芯夹件接地的泄露电流，数据通过屏蔽电缆传至数据接收主机，在主机完成数据的集中，划分，分析处理后，远传数据到后台分析诊断系统，系统对相关数据划分，处理，终端显示监测的实时数据，实现远程在线监测。
选型：系统配备高精度电流传感器，分别接于铁芯，夹件的接地排上，测量地排上泄露电流，采集完成的数据传至数据集中接收主机

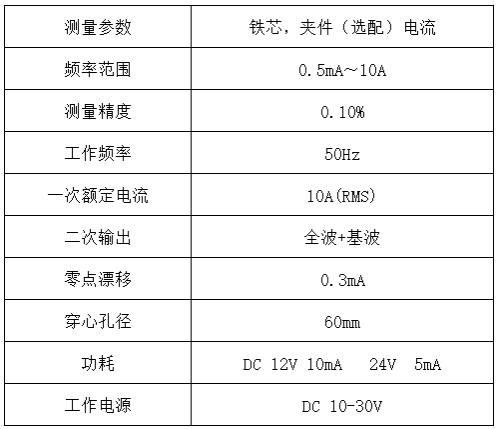

2、产品技术参数


3、产品示意图
泄露电流传感器：选用高导磁率铁芯，多层金属屏蔽措施，精准测量不同电流量程段的工频电流，具有良好的抗干扰能力，满足现场复杂电磁干扰环境下的精度需求

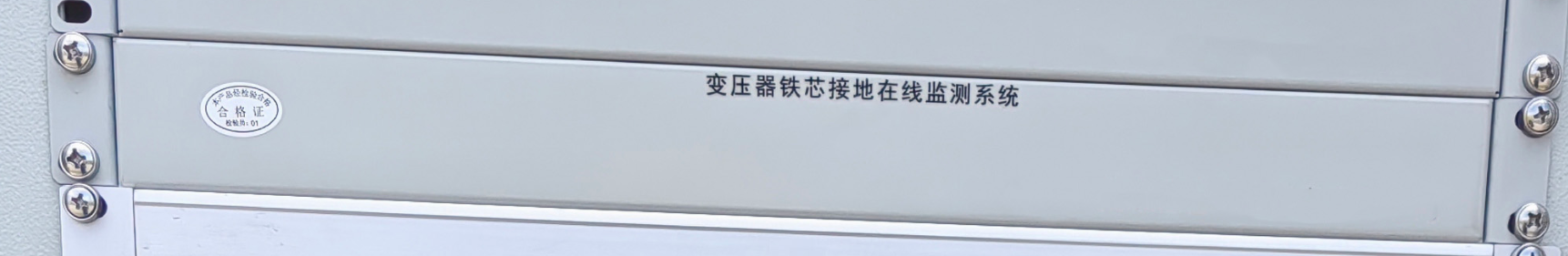

数据集中接收主机：

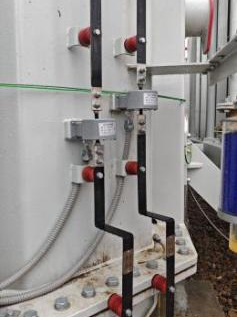

4、产品安装
