变压器作为电力系统中重要的变电设备，变压器能否正常工作直接关系到电网的稳定运行。针对变压器内部过热，绝缘性能下降，发生局放等复杂状态，开发出变压器油色谱在线监测装置，系统通过提取变压器内部绝缘油，并对其进行分离采样，分析多重气体构成及含量，结合数据分析内部绝缘油性能状态。系统包括数据采集及诊断分析两部分，油色谱在线监测通过循环取油样并分析，实现对大型变压器内部的运行状态监控，真正做到实时掌握设备运行状态，及时控制故障，避免电力事故的发生及后续的经济损失。
1、产品功能及选型
功能：
系统通过充足油循环，获取部分油样，经油气分离装置将气体独立分离出来，经过系列信号转化（A/D转换）输出为多重气体的含量，浓度等数字序列信号，通过RS485通讯线上传到诊断系统进行数据的集中，划分，对比分析，得出变压器内部具体的运行状态参数，准确评估变压器运行状态。

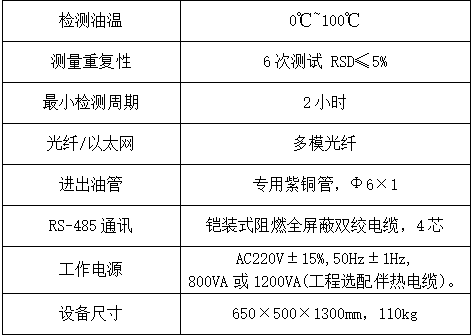

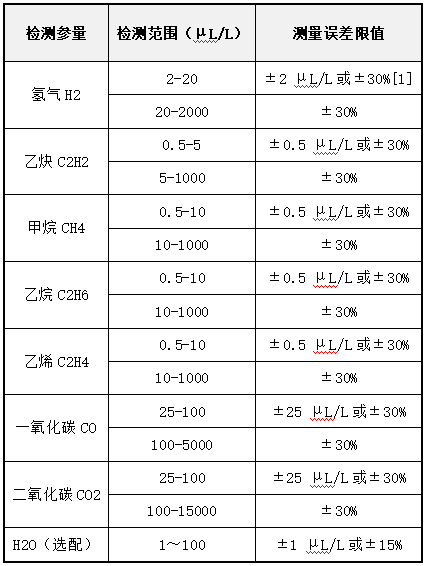

2、产品技术参数

3、产品示意图
变压器油色谱在线监测装置：循环取样采集变压器内绝缘油，经油气分离，采集气体组分及气体浓度数据，通过RS485通讯传输至诊断分析监控系统

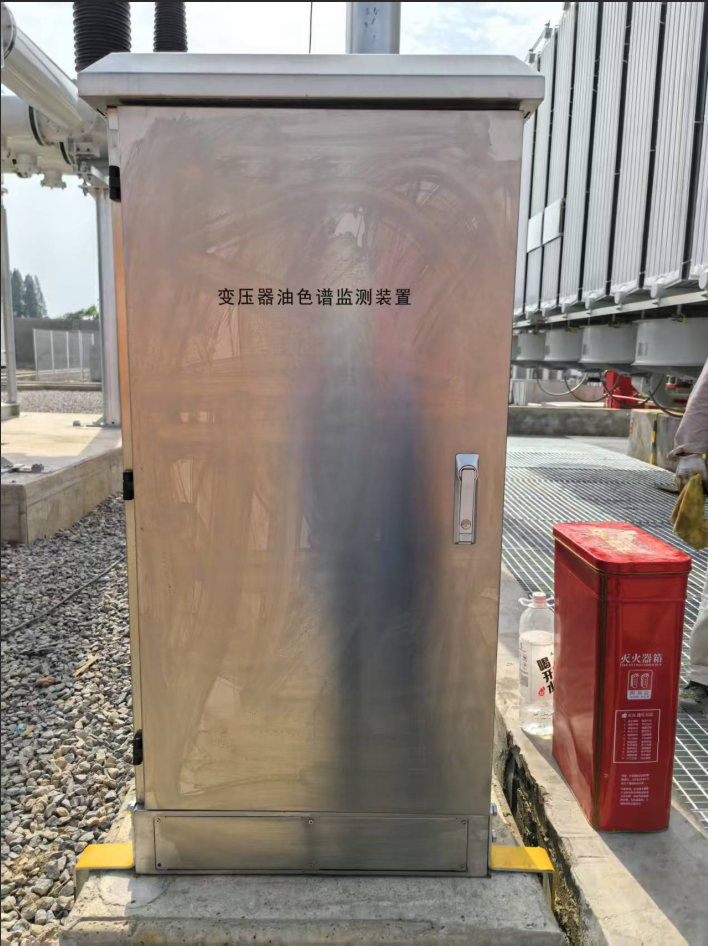

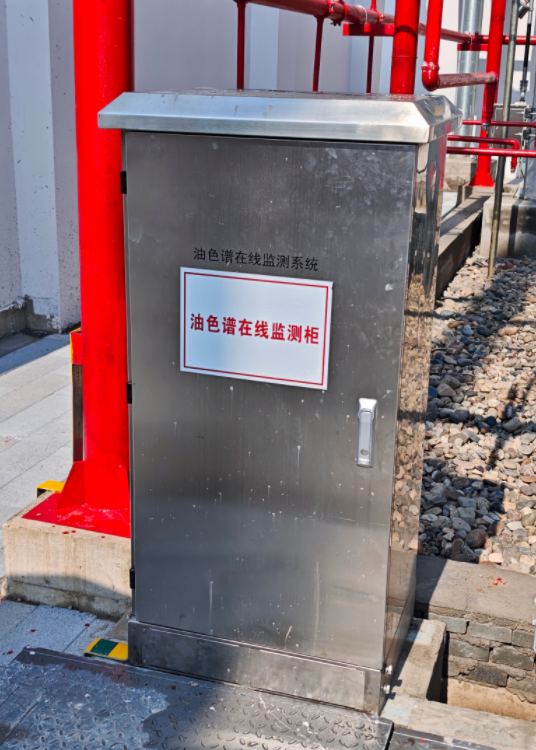

4、产品安装
