GIS（气体绝缘全封闭组合电器）作为电力系统中重要的输变电一次设备，其应用场景广泛，涵盖电力系统中的多个重要领域。通过实时监测GIS设备的局部放电情况，及时发现并处理潜在的绝缘缺陷，预防设备故障，确保电力系统的安全稳定运行。GIS局放在线监测系统依据作用划分为三个层级：传感器层，数据接收层，分析诊断层，系统凭借其极快的响应速度，灵敏的数据采集以及完善的趋势分析判断功能，在电力系统的在线监测项目中被广泛推荐。
1、产品功能及方案选型
功能：
    （1）、传感器固定在隔断气室的盆式绝缘子上，传感器监测面以环氧树脂浇注，实时测量GIS内部绝缘状态的微弱变化，通过同轴电缆将采集的典型数据传输至GIS局放监测主机，分类，对比数据趋势完成状态分析。
    （2）、GIS局放接收主机通过进行缓冲过滤等处理方法，实现对数据的集中，分类和筛选，进而通过对比分析数据，分析波动趋势实现电气一次设备设备运行状态的实时监测与分析。
方案选型：
    （1）、传感器分为内置式和外置式两种，外置式通常安装在盆式绝缘子上，内置传感器需要对应GIS的人孔把手对应安装。
    （2）、主机分为壁挂式和2U机箱式，根据现场情况配置，有屏柜安装需求选择2U机箱式，其他无屏柜及主机要求的可选择外带防水机箱的壁挂式主机。

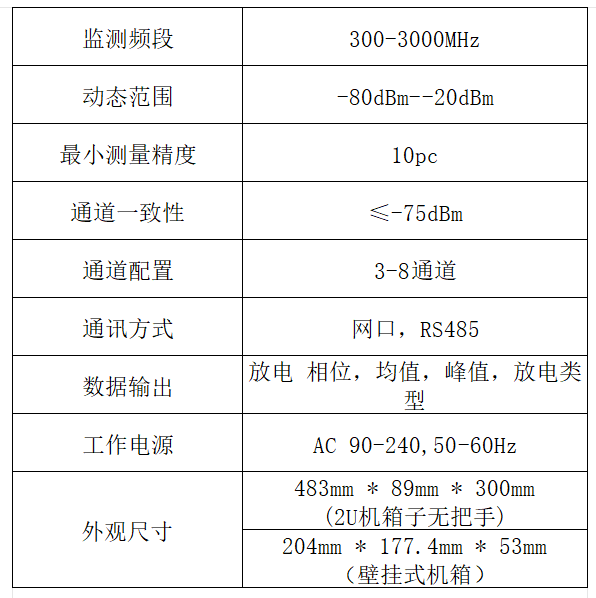

2、技术参数3、产品示意图

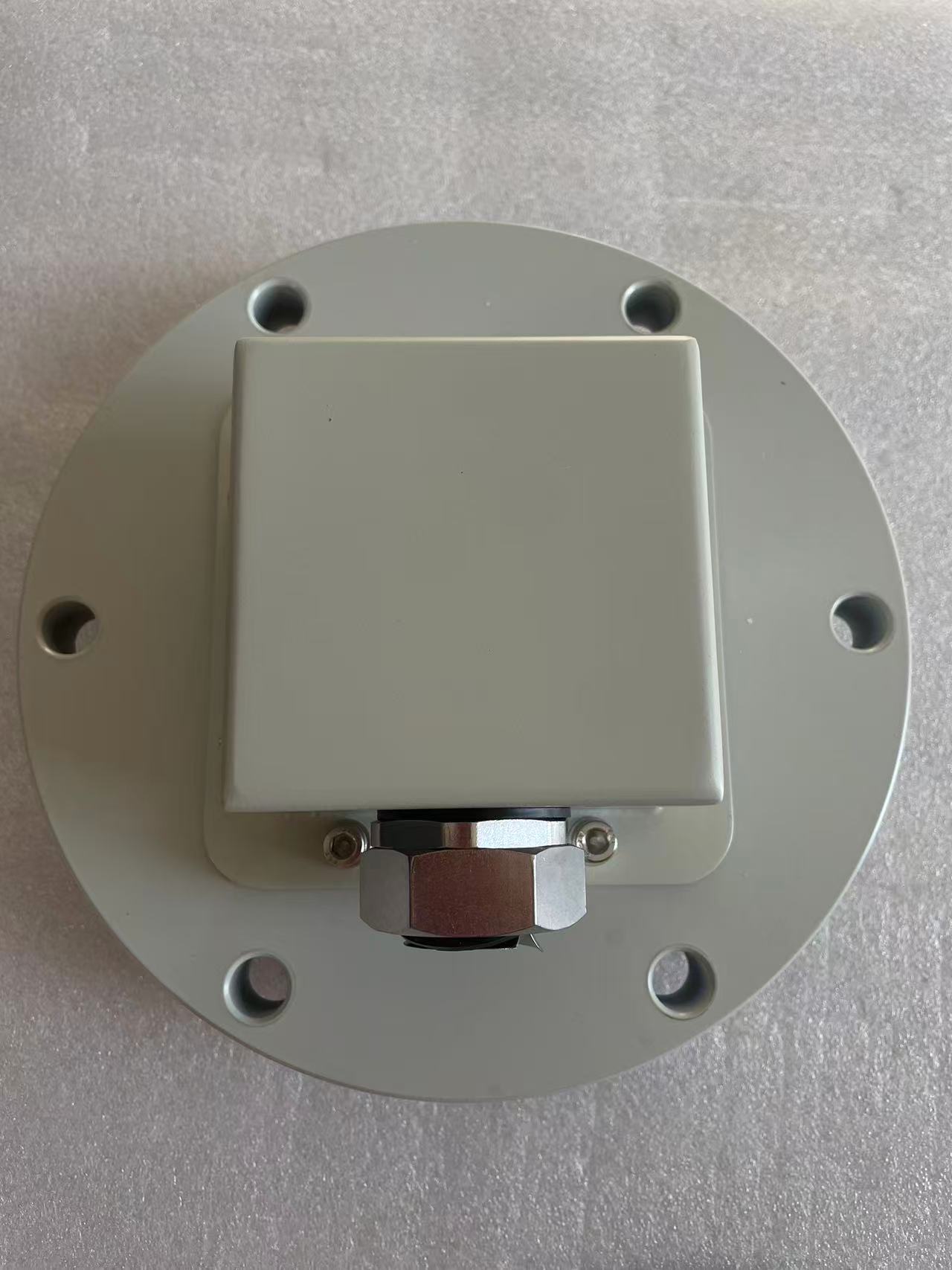

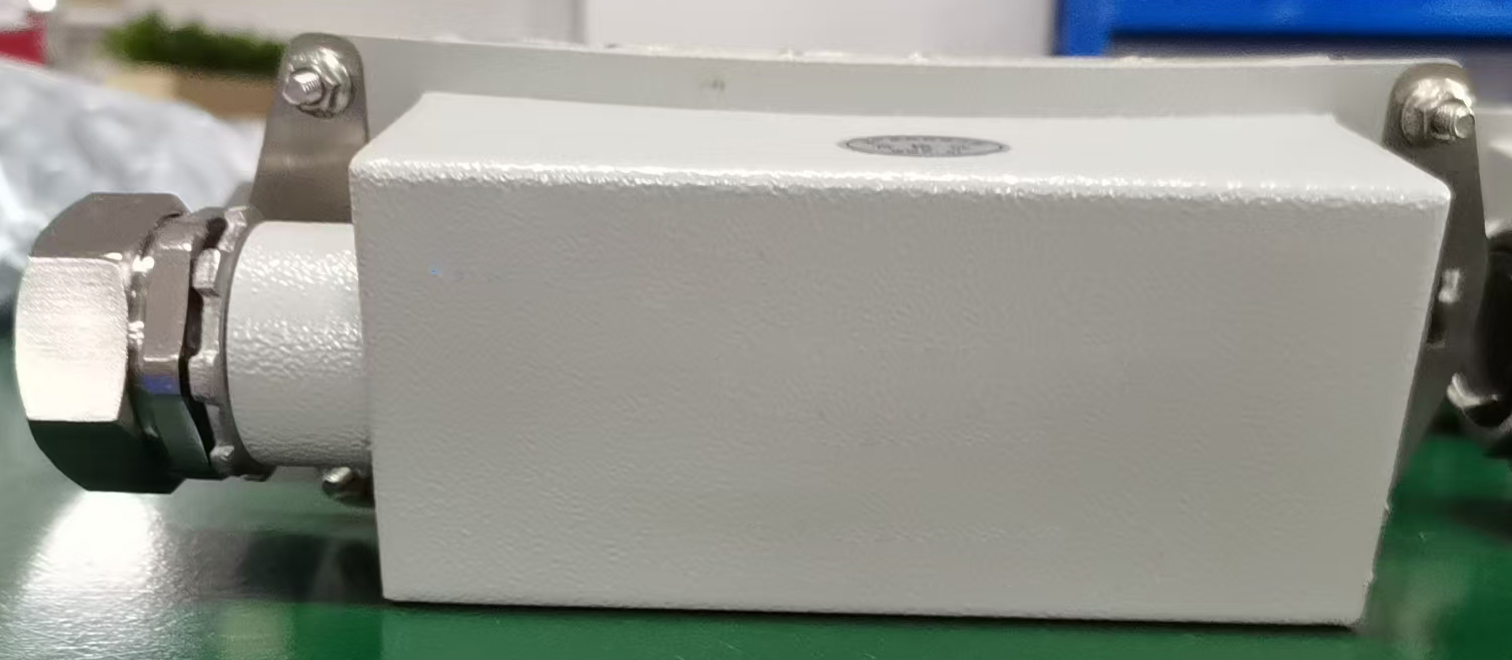

外置式特高频传感器：通过钢箍固定在盆式绝缘子上，通过同轴电缆采集传感器捕捉的局部放电信号。内置式特高频传感器：对应人把手孔位置安装在监测口，通过内置传感器采集信号数据，同轴电缆传输至后台监控主机。4、产品安装

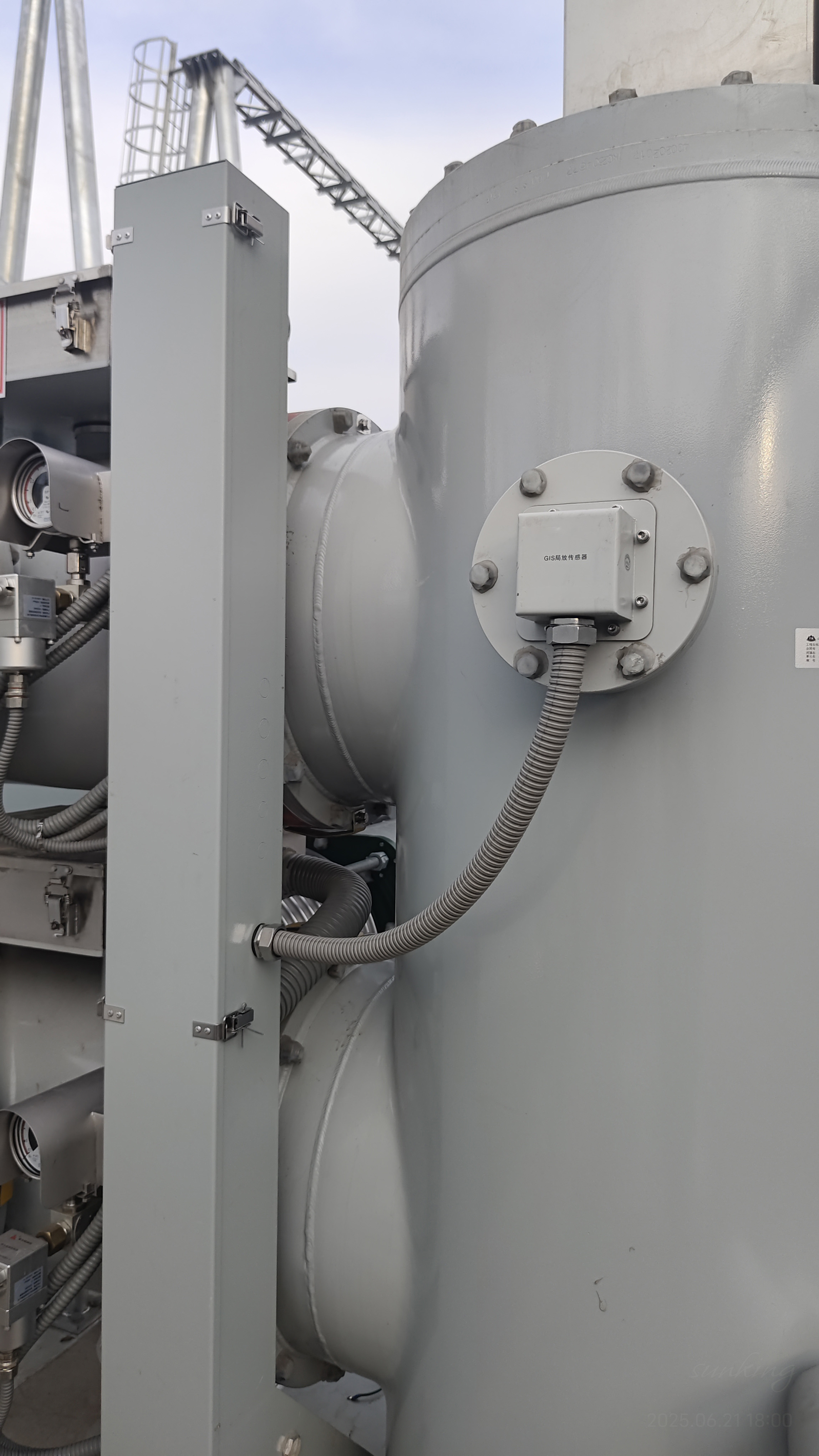

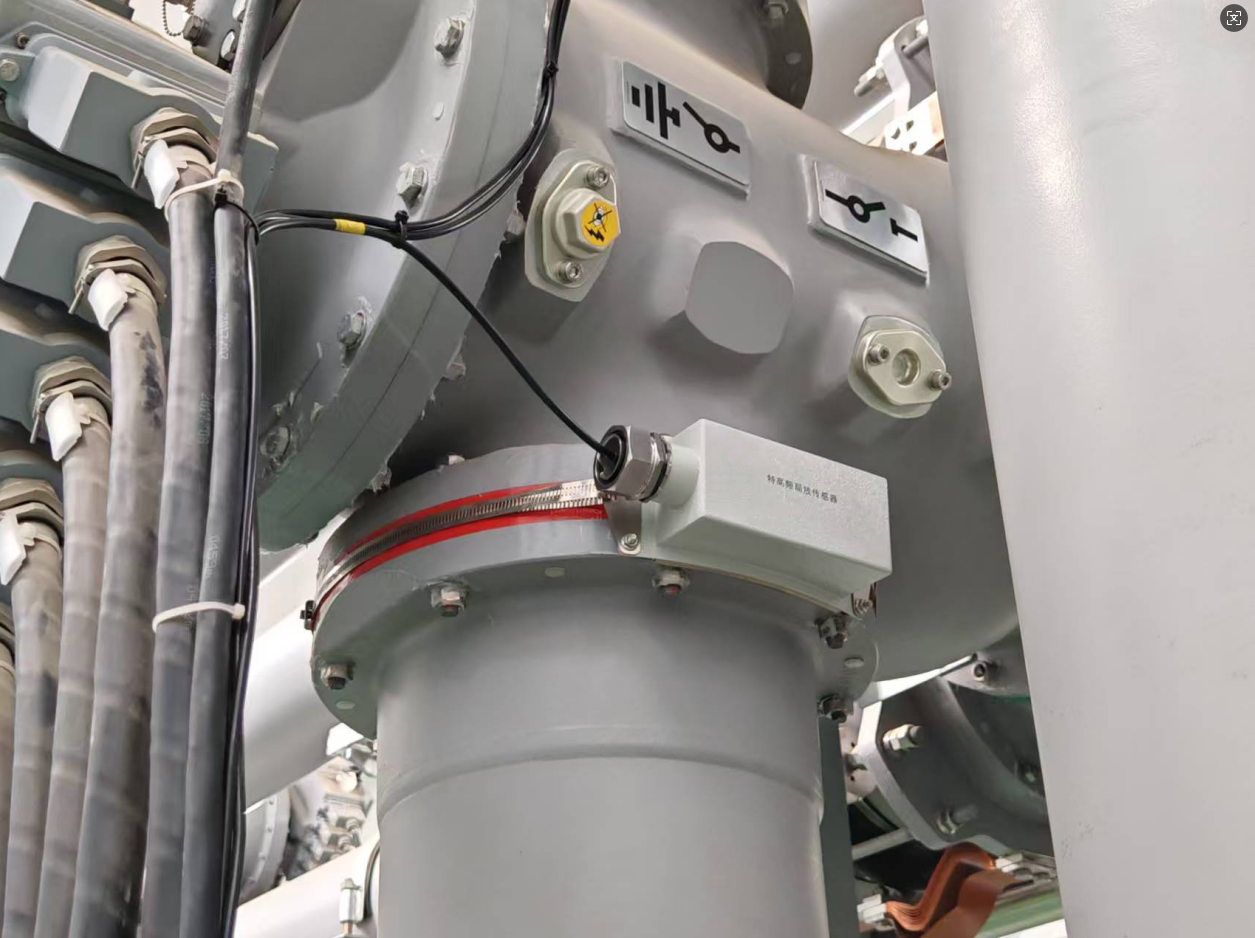

外置式特高频传感器：钢箍绕过盆式绝缘子外侧，将传感器浇注环氧树脂面与盆子紧贴。内置式特高频传感器：打开对应位置人手孔把手，传感器对准后通过螺丝紧固固定，同轴电缆接线后穿出外壳。
